機械行業的朋友，必不可少的會用到圖紙，沒有圖紙，就沒辦法一目了然的了解到配件或者設備的尺寸規格等信息。今天馭典重工主要展示給大家的是swl蝸輪絲桿升降機圖紙，為了方便起見，我們采用一張圖紙展示所有的尺寸(見下圖)。

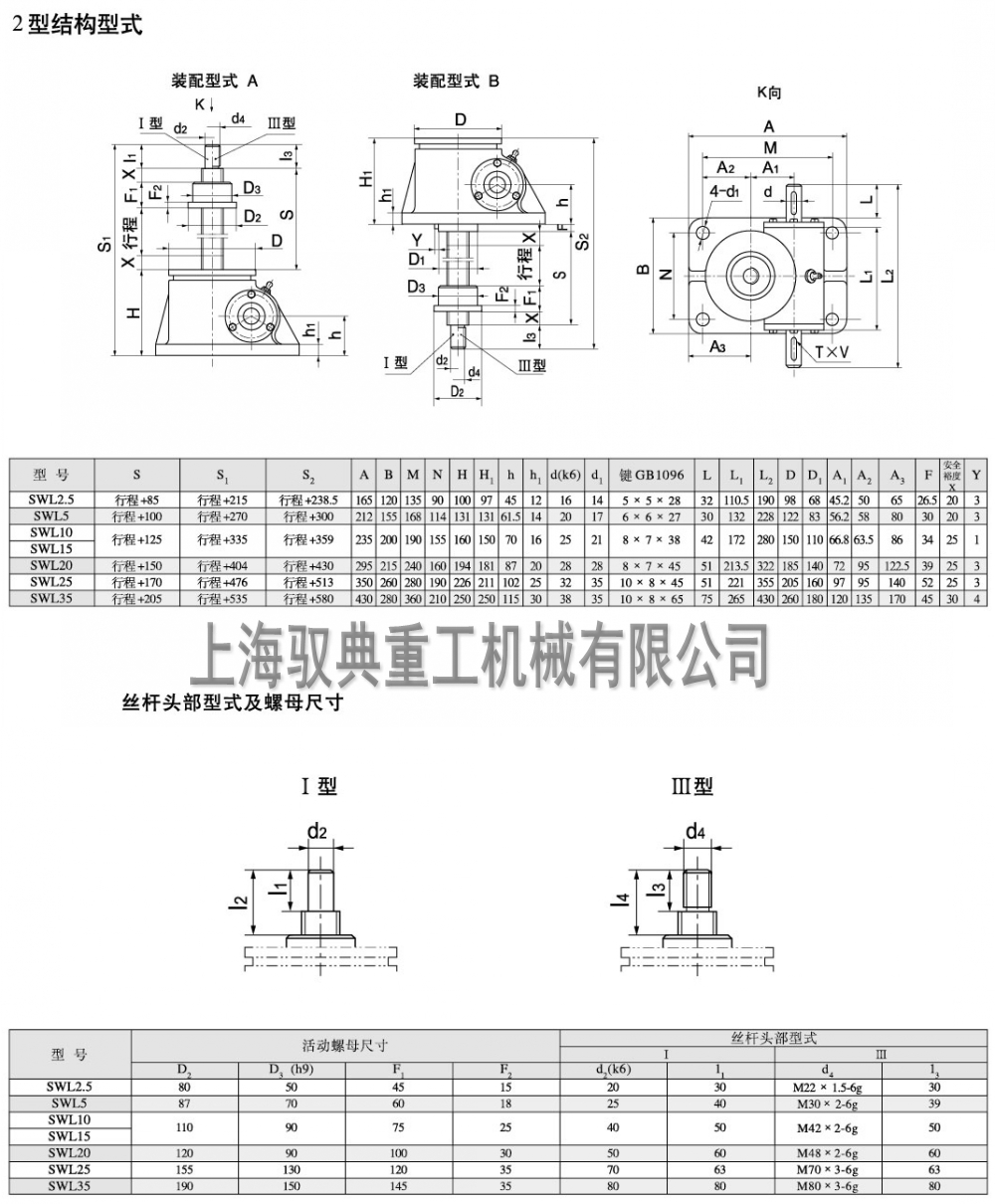

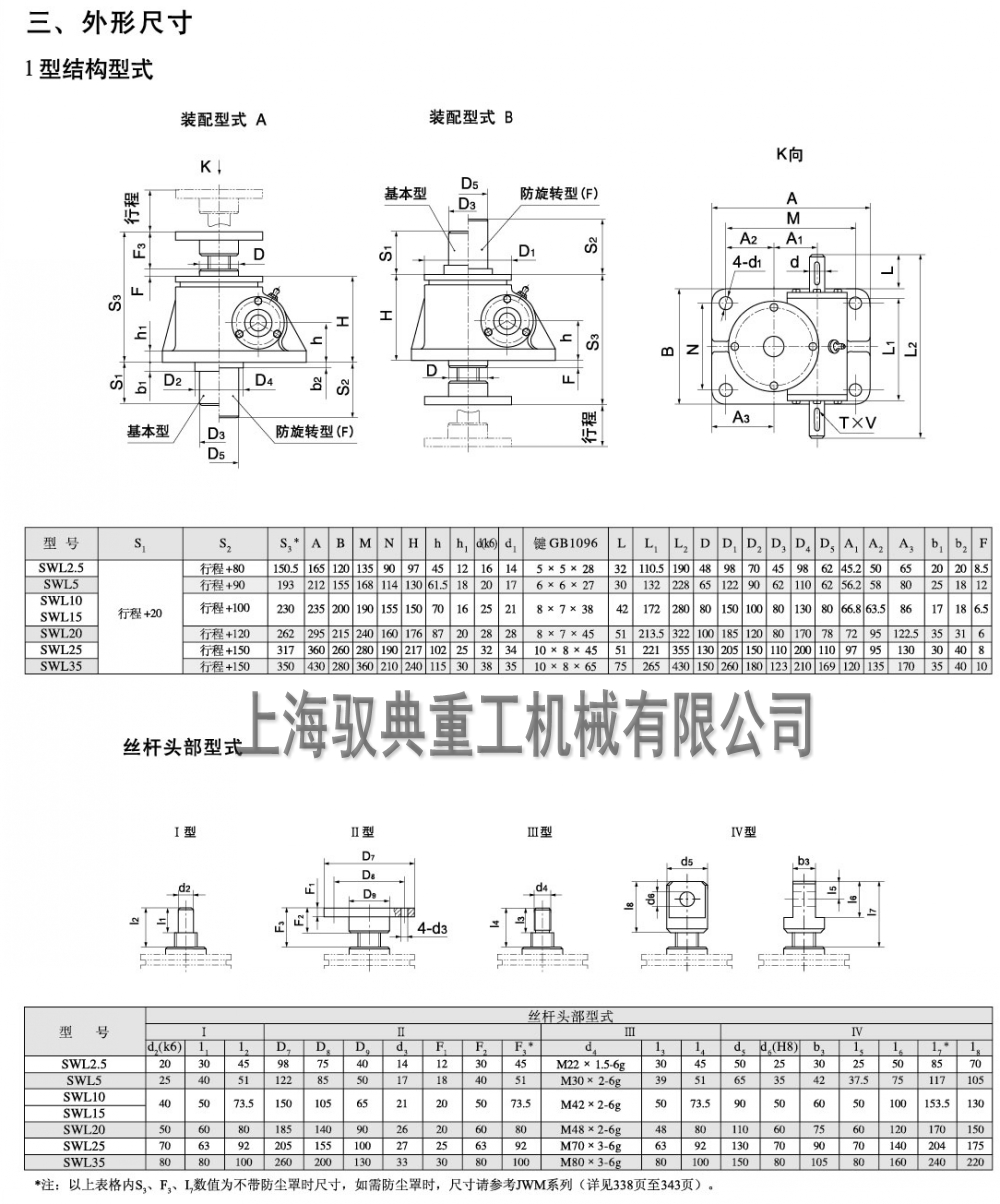

　　圖一和圖二，分別表示的是1型升降機和2型絲桿升降機，1型是絲桿上下升降，2型是絲桿只旋轉不升降，帶動螺母上下升降，絲桿朝向(上下)均可。如果您有這方面的需求，可以聯系馭典重工，我們也可以幫助您選擇適合的型號。




　　swl蝸輪絲桿升降機圖紙，就是以上這兩個圖片了，如果有不明白的朋友，或者需要更進一步了解的，請聯系馭典重工，我們擁有強大的技術團隊，為您解決后顧之憂!
