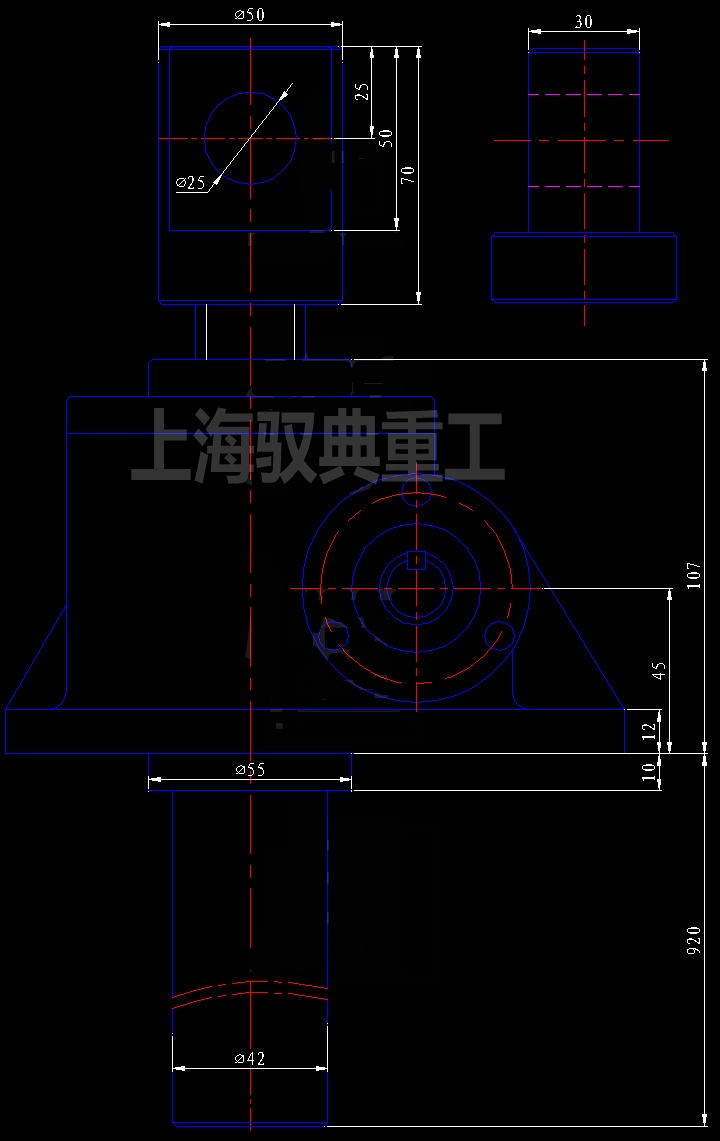

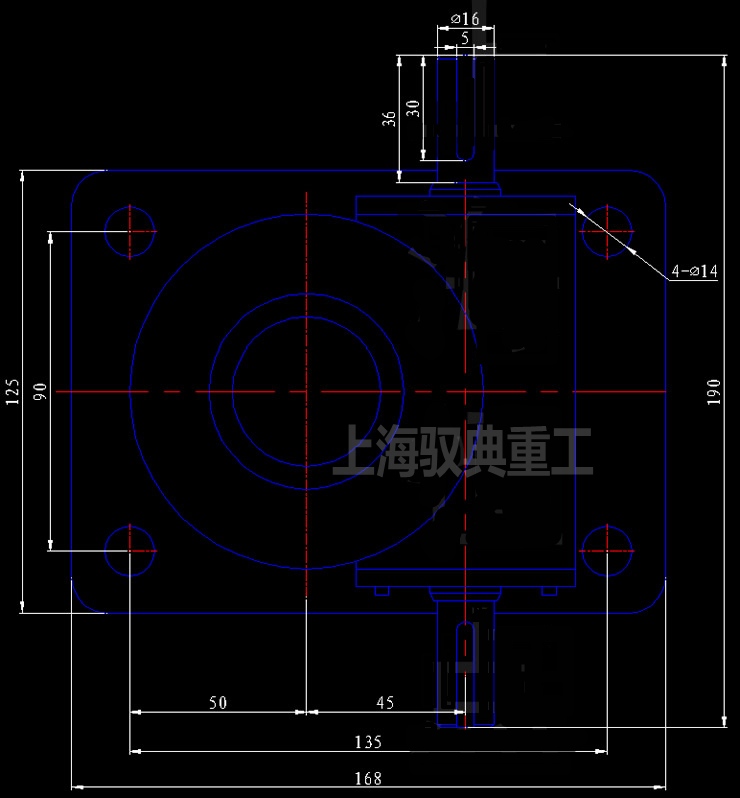

今天為朋友們介紹一下蝸輪絲桿升降機扁頭型，型號為SWL2.5-1A-IV的外形安裝尺寸，扁頭朝上，快速比、慢速比，都可以做，輸入軸為軸伸式，圖紙如下：
絲桿長度尺寸按照實際需要定制，本型號蝸輪絲桿升降機單臺載重大約500公斤左右，箱體高度107mm，輸入端可用聯軸器連接電機，也可以手搖輸入，輸入軸心高度45mm。絲桿頭部為扁頭，扁頭高度70mm，與絲桿用三角螺紋連接，打穿銷固定，扁頭孔徑25mm。
詳細尺寸可以參考圖紙，如果有相關問題或技術參數需要了解，歡迎聯系上海馭典重工。
